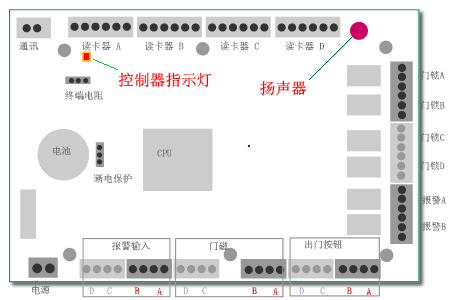

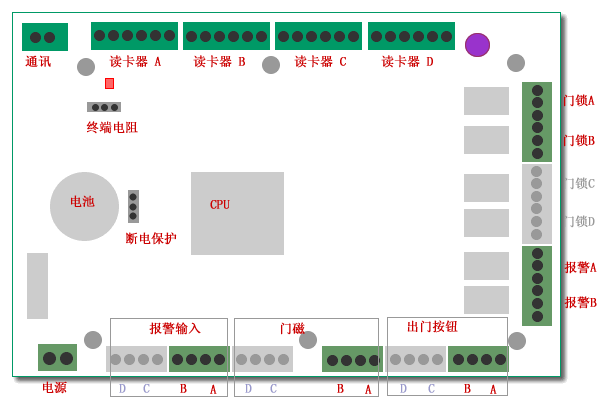

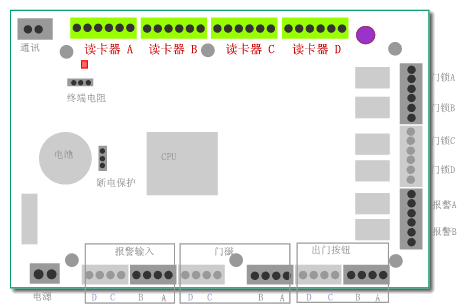

控制器的外形图如下：
电源
控制器的电源使用12V直流电源，如果和电锁使用同一个电源，请注意电源的容量需足够使用。
电源的接入端子在控制板的左下脚，接线如图，请注意其级性。

1. 通讯
   控制器采用的通讯协议是 485，输串行通讯的工业协议。具有良好的安装性能和抗干扰性能。
   通讯的接入端子在控制板的左上脚，有正负区别。

   多台连接
   控制器可以多台同时连接，但要按总线型连接，单台控制器到总线的距离建议不要大于5米。一端连接到电脑。
   终端电阻
   在多台控制器按总线型连接的时候，如果通讯质量不好，可以使用终端电阻。方法是在距离电脑最远的控制板上的跳线调到1-2脚，默认的是2-3脚，如上图。注意不要跳其他控制器的终端电阻。
   通讯以后控制器的状态灯将快速闪烁。

2. 读卡器
   单门控制器可以接 4 个Wiegand格式读卡器，也可以接Wiegand格式的其他输入设备。控制板上的输入输出有Reader A 、Reader B、Reader C、Reader D， 分别接4个读卡器。他们分别代表2个门的出入。
   Reader A 门1进门读卡器端子
   Reader B 门1出门读卡器端子
   Reader C 门2进门读卡器端子
   Reader D 门2出门读卡器端子
   他们的位置如图：


   其他读卡器的接线方法一样！
   每个读卡器的输入脚有6个，分别是
   DC12V 读卡器的电源正极
   GND 读卡器电源的地
   Data0 数据 0
   Data1 数据 1
   LED 读卡器的灯
   BUZ 读卡器的蜂鸣器
   其中 LED 和 BUZ 可以不接，但它们的作用是可以提示卡的状态，是否是有效卡。
   无效卡 读卡器的蜂鸣器响3短声
   无效时间 响3长声
   有效卡 响1声
   控制器也可以使用带有按钮的读卡设备，但不兼容所有的键盘读卡器的键盘输入。如果你不知道是否兼容可以和供应商联系，以修改产品来获得兼容。
   读卡器WG接口有4条线 +12V GNG Data0 Data1，其中Data0和Data1是必须接的数据线；一般另外还有2条线，功能分别是LED和BUZ，可以用来控制读卡器的声音和灯光。
   根据读卡器可以判断出入的方向，ReaderA、ReaderC表示进门，ReaderB 、ReaderD表示出门；该功能可以通过软件设置为全部显示为有效开门。门的进出方向只有在鉴别方式为单卡识别的时候才有效，其他鉴别方式显示为对应方式的开门。
   所有的卡只有通过软件授权以后才能出入。关于软件的设置请阅读《门禁软件手册》。
   关于鉴别方式：
   卡 只用一张卡设置就可以进行身份识别。
   卡+密码 需要通行时，要求刷卡且接着按下密码，通过鉴别以后，才能通行。密码为4位的数字，且每次按下时间间隔不能大于5秒。否则请重新刷卡重新输入密码。如果按错一个密码，可以按“*”键重新输入，也可以按“#”结束输入，再重新刷卡。等待按密码时读卡器有声音和灯光提示。
   密码 只要密码就可以进行身份识别，而不需要刷卡。按密码时候请连续输入8位的数字。每次按键时间不能大于5秒。等待按密码时读卡器有声音和灯光提示。
   双卡 用2张卡同时刷才能开门。要求2张卡在这个时间段有权出入且都是双卡鉴别方式。刷第1张卡以后，在5秒内需刷第2张卡才能开启门，刷卡不分先后。
   自由通行 具有自由通行的卡刷了以后，门将保持开的状态，直到手工通过软件关门或到该自由通行的时间的结束，自由通行的结束时间就是该授权的开放时间的结束。
3. 出门按钮

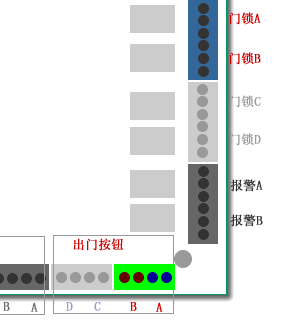

   每个门对应一个出门按钮，如图，A出门按钮对应门1；B出门按钮对应门2。当按下出门按钮的时候，也就是短接按钮输入的2个端子，控制器可以打开电锁，同时增加一条记录“出门按钮打开”。在经过一段时间以后，门将自动锁上。

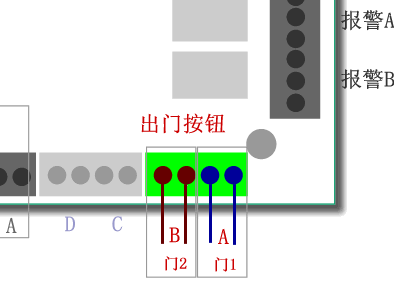

   其接线如图：

4. 门磁
   门磁的作用就是检测门开关状态，2门控制器有2个门磁输入。当门磁输入点短接的时候表示门关闭，断开表示门是开的状态。门磁的信号也在软件上显示，你可以在软件上看到门的开关状态。门磁的接法如图：

   当电锁保持在关闭的时候，如果门磁开，就会产生一条报警记录：“门报警”，意味着门被非法打开，将启动报警输出，且保持10秒的输出。
   当电锁关闭以后，经过一段时间门磁仍然没有检测到门关，将产生一条报警记录：“开门时间太长”， 同时启动报警输出，且保持10秒的输出。该功能可以通过软件设置是否启用。

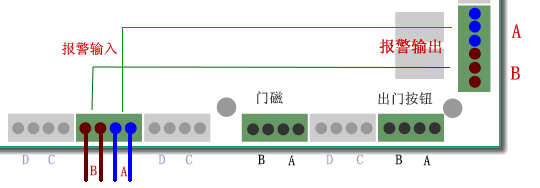

5. 报警输入输出
   报警输入是其他设备信号的输入端，以控制报警输出。2门控制器具有2个报警输入点。可以控制2个报警输出，当报警触发的时候将分别控制2个报警输出。

6. 电锁

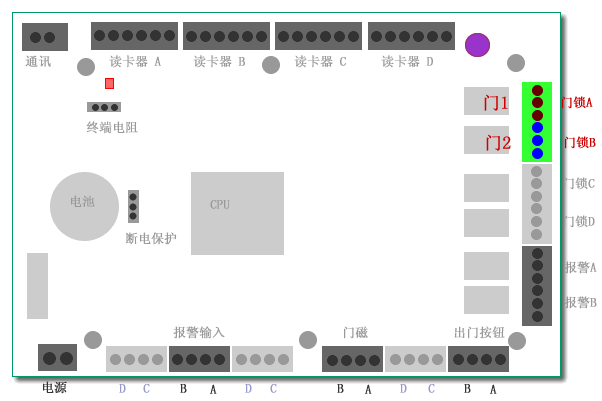

   2门控制器可以接2个电锁，分别对应2个门。 他们的位置如图：

   锁A 对应门 1
   锁B 对应门 2
   电锁的输出都是继电器控制，可以控制其它电路的开关。每个都是3个接线柱，可以选择是长开还是长闭2种状态，发生控制动作时，其由一种状态变成另外一个状态，也就是由长开变成长闭，另外一端由长闭变成长开，中间的接线柱是公共端。根据不同的锁：断电开锁和通电开锁。他们的接线图如下：

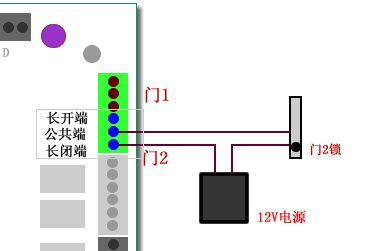

   断电开锁： 当断开电源时，锁打开 （仅画了门2的接线，门1的接线类似）

   通电开锁： 通电时，锁打开的接线：（门1的接线类似）

7. 断电保护
   其作用是在断电后保护数据不丢失，通电以后控制器能继续工作。
   1－2 跳线断线保护无效
   2－3 跳线断电保护有效
   默认的接到2 ---3 也就是保护有效！！

   如果需要清除数据，请跳到1-2，同时断开电源和通讯接口。等1分钟后就能清除数据，重新通电以后控制器的指示灯不再闪烁；这时如果有继电器乱跳动的情况，请再次断通电一次。
   该断电保护使用了专业的控制芯片，再断电的时候，可以保存数据达1年之久。如果是断电很长时间再通电，请在重新通讯以后，进行控制器参数更新，以进行时间同步，使控制器的时间和电脑的时间一致。
8. 指示灯
   本控制器上面有3个灯，其中2个分别代表电源，1个代表控制器的状态。
   控制器指示灯的意义：
   闪烁频率1 秒钟 表示控制器工作中，但没有和电脑通讯
   快速闪烁 表示和电脑通讯
   熄灭或长亮 表示控制器有故障或被清除数据
